Hej där! Som leverantör av logikkort har jag tagit itu med alla möjliga problem relaterade till dessa avgörande komponenter. Ett vanligt problem som ofta dyker upp är skadade kontakter på ett logikkort. I den här bloggen kommer jag att gå igenom processen att byta ut de där irriterande skadade kontakterna.
Först och främst, låt oss prata om varför kontakter skadas i första hand. Det finns en massa anledningar. Ibland är det bara normalt slitage över tiden. Den konstanta i- och urkopplingen av kablar kan göra att kontakterna lossnar eller går sönder. Andra gånger kan det bero på en strömstörning, som kan steka kontakterna. Fysiska skador, som att tappa enheten eller bli våt, kan också leda till kontaktproblem.
Innan du påbörjar ersättningsprocessen måste du samla rätt verktyg. Du behöver en lödkolv, lod, avlödningsfläta eller en avlödningspump, en pincett och ett förstoringsglas. Åh, och glöm inte att skaffa ersättningskontakten som matchar den på ditt logikkort. Du kan vanligtvis hitta dessa kontakter online eller i en elektronikbutik.
Det första steget är att identifiera den skadade kontakten. Detta kan tyckas självklart, men det är viktigt att vara 100% säker. Använd förstoringsglaset för att ta en närmare titt på kontakterna på logikkortet. Leta efter tecken på skada, som trasiga stift, smält plast eller korrosion. Om du inte är säker på vilken kontakt som är skadad kan du prova att testa kortet med en multimeter för att se om det är problem med den elektriska anslutningen.
När du har identifierat den skadade kontakten är det dags att ta bort den. Det är här avlödningen kommer in. Om du använder avlödningsfläta, placera den över de lödda stiften på kontakten och värm upp den med lödkolven. Flätan kommer att suga upp det smälta lodet. Om du använder en avlödningspump, värm upp lodet och tryck sedan snabbt på pumpen för att suga ut det. Fortsätt göra detta för varje stift tills allt lod har tagits bort. Använd sedan pincetten för att försiktigt dra kontakten från kortet.
Efter att ha tagit bort den skadade kontakten måste du rensa upp området på kortet där kontakten var. Använd en liten borste eller en bit sandpapper för att ta bort eventuella överblivna lödningar eller skräp. Se till att området är rent och slätt innan du installerar den nya kontakten.
Nu är det dags att installera den nya kontakten. Placera den nya kontakten i rätt position på kortet och se till att alla stift är i linje med hålen. Använd sedan lödkolven för att applicera en liten mängd lod på varje stift. Värm upp stiftet och lodet tills lodet smälter och flyter runt stiftet. Var noga med att inte använda för mycket lod, eftersom det kan orsaka kortslutning.
När du har löddat alla stift, låt brädan svalna i några minuter. Använd sedan multimetern för att testa den nya kontaktens elektriska anslutning. Se till att det inte finns några kortslutningar eller öppna kretsar. Om allt ser bra ut är du nästan klar!
Det sista steget är att testa logikkortet för att se till att det fungerar korrekt. Återanslut alla kablar och slå på enheten. Om enheten startar upp och fungerar normalt har du ersatt den skadade kontakten. Om det fortfarande finns problem kan du behöva dubbelkolla ditt arbete eller leta efter andra problem på tavlan.

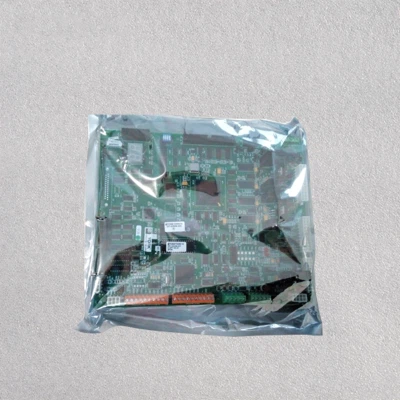

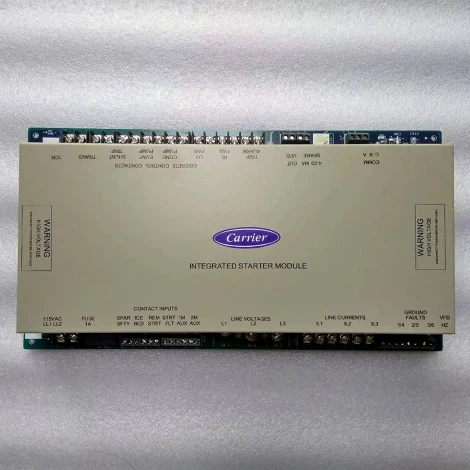

Låt mig ge dig några exempel på de logikkort vi levererar. Vi harYork 031-02430-001 Huvudstyrelsen, som är en högkvalitativ skiva som används i många industriella tillämpningar. En annan bra produkt ärCarrier Integrated Starter Module ISM CEPL130259-07-R 19XR04012203, känd för sin tillförlitlighet. Och vi erbjuder ocksåYork 331-02507-601 Logic Power Supply Board, som ger stabil ström till logikkortet.
Om du är på marknaden för logikkort eller behöver hjälp med att byta kontakt, tveka inte att höra av dig. Vi är här för att hjälpa dig med alla dina logikkortbehov. Oavsett om du är ett litet företag eller ett stort företag, kan vi ge dig rätt produkter och support.
Sammanfattningsvis, att byta ut skadade kontakter på ett logikkort är lite av en knepig process, men med rätt verktyg och lite tålamod kan du göra det. Och om du någon gång behöver nya logikkort eller delar är vi din leverantör.
