Hej där! Som leverantör av styrkort har jag sett hur avgörande det är att designa ett effektivt kraftdistributionssystem för styrkort. I det här blogginlägget kommer jag att dela med mig av några tips och tricks om hur man gör just det.
Förstå grunderna
Innan vi dyker in i designprocessen, låt oss börja med grunderna. Ett kraftdistributionssystem för ett styrkort ansvarar för att leverera elektrisk kraft till alla komponenter på kortet. Det säkerställer att varje komponent får rätt mängd ström vid rätt spänning och strömnivåer.
Huvudkomponenterna i ett kraftdistributionssystem inkluderar en strömkälla, såsom ett batteri eller en strömförsörjningsenhet (PSU), en spänningsregulator och ett nätverk av spår och vias på kretskortet (PCB) för att distribuera strömmen.
Steg 1: Bestäm strömkraven
Det första steget i att designa ett effektivt kraftdistributionssystem är att fastställa effektkraven för alla komponenter på styrkortet. Detta inkluderar mikrokontrollern, sensorer, ställdon och alla andra elektroniska enheter.
Du kan hitta effektkraven i databladen för komponenterna. Leta efter spännings- och strömvärden, samt strömförbrukningen under olika driftsförhållanden. Se till att ta hänsyn till eventuella toppeffektkrav, särskilt för komponenter som drar mycket ström under uppstart eller när de utför högbelastningsuppgifter.
Steg 2: Välj rätt strömkälla
När du väl känner till strömkraven måste du välja rätt strömkälla. Om ditt styrkort ska användas i en bärbar enhet kan ett batteri vara det bästa alternativet. Du måste välja ett batteri med lämplig spänning och kapacitet för att möta strömbehovet för kortet.
För icke-portabla applikationer är en strömförsörjningsenhet (PSU) vanligtvis ett bättre val. Det finns olika typer av nätaggregat tillgängliga, såsom linjära strömförsörjningar och switchade nätaggregat. Att byta strömförsörjning är generellt sett mer effektivt, särskilt för högeffektapplikationer, eftersom de slösar mindre energi som värme.
Steg 3: Designa spänningsregleringen
Spänningsreglering är en kritisk del av kraftdistributionssystemet. Spänningen som levereras av strömkällan kanske inte är stabil eller på den exakta spänningsnivån som krävs av komponenterna på styrkortet. En spänningsregulator används för att omvandla ingångsspänningen till en stabil utspänning.
Det finns två huvudtyper av spänningsregulatorer: linjära regulatorer och switchande regulatorer. Linjära regulatorer är enkla och billiga, men de är mindre effektiva, särskilt när det är stor skillnad mellan ingångs- och utspänningen. Att byta regulatorer är å andra sidan mer komplexa men mycket effektivare.
När du utformar spänningsregleringskretsen, se till att välja en regulator med lämplig utspänning och strömmärken. Överväg också att lägga till avkopplingskondensatorer nära regulatorn och komponenterna för att filtrera bort eventuellt brus och krusningar i strömförsörjningen.
Steg 4: PCB-layout för kraftdistribution
Utformningen av det tryckta kretskortet (PCB) spelar en avgörande roll för effektiviteten i kraftdistributionssystemet. Här är några tips för att designa en bra PCB-layout:
- Håll kraftspåren korta och breda: Korta och breda spår har lägre motstånd, vilket minskar effektförlusten på grund av värme. Försök att dirigera strömspåren direkt från strömkällan till komponenterna.
- Separera ström- och signalspår: Effektspår kan bära mycket elektriskt brus, vilket kan störa signalspåren. Håll dem åtskilda så mycket som möjligt för att undvika signalstörningar.
- Använd jordplan: Ett jordplan ger en lågimpedansväg för returströmmen. Det hjälper till att minska elektromagnetisk störning (EMI) och förbättrar den övergripande stabiliteten i kraftdistributionssystemet.
Steg 5: Överväg energihanteringstekniker
För att ytterligare förbättra effektiviteten i kraftdistributionssystemet kan du överväga att implementera energihanteringstekniker. Till exempel kan du använda energisparlägen i mikrokontrollern för att minska strömförbrukningen när kortet är inaktivt.
Du kan också använda effektsekvensering för att säkerställa att komponenterna på kortet slås på och av i rätt ordning. Detta kan förhindra skador på komponenterna och förbättra styrkortets övergripande tillförlitlighet.
Exempel på styrtavlor
Som leverantör av styrkort erbjuder vi en mängd olika högkvalitativa styrkort. Till exempelBärare HK50AA026 Boardär ett utmärkt alternativ för många applikationer. Den har ett väldesignat kraftdistributionssystem för att säkerställa stabil och effektiv drift.

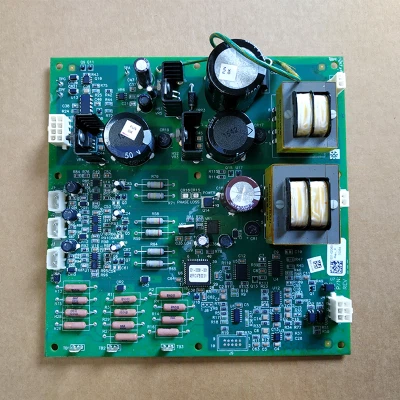

En annan populär produkt ärYork 031 - 02060 - 001 SCR TRIGGER BOARD 60 HZ. Detta kort är designat för att hantera högeffektapplikationer med precision och effektivitet.

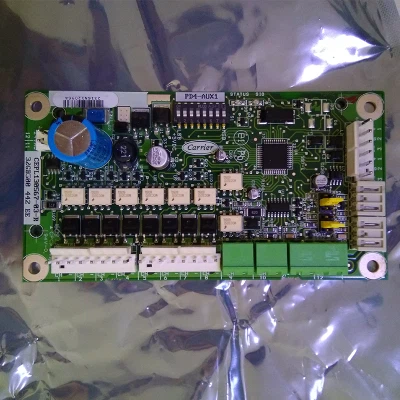

Och om du letar efter ett styrkort för en specifik applikation,Carrier EXV Board 32GB500422EEär ett toppval. Den har avancerade strömhanteringsfunktioner för att optimera strömförbrukningen.
Slutsats
Att designa ett effektivt kraftdistributionssystem för ett styrkort är en process i flera steg som kräver noggrann planering och uppmärksamhet på detaljer. Genom att bestämma strömkraven, välja rätt strömkälla, designa spänningsregleringen, optimera PCB-layouten och implementera energihanteringstekniker kan du skapa ett styrkort som är både pålitligt och energieffektivt.
Om du är intresserad av att köpa styrkort eller behöver mer information om utformning av kraftdistributionssystem, kontakta oss gärna. Vi finns här för att hjälpa dig hitta de bästa lösningarna för dina behov.
Referenser
- "The Art of Electronics" av Paul Horowitz och Winfield Hill
- Datablad för olika elektroniska komponenter som används i styrkort
